品牌 | 丰诚塑机 | 型号 | SJSZ65/132 | 管径范围 | 16-40（mm） |
挤出能力 | 250（kg/h） | 可生产管材类型 | PVC管 | 售后服务 | 质保一年，易损件除外 |
加工定制 | 是 |
|
|
|

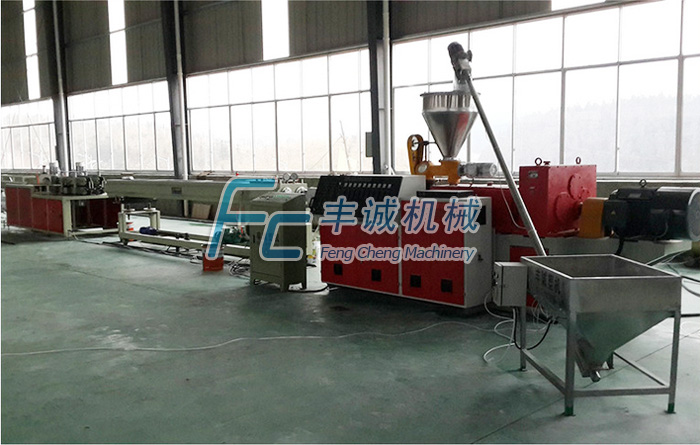

φ16～φ40一模双腔管材生产线
(一)SJSZ65/132锥形双螺杆挤出机
1)、机架
采用型钢及板材焊接而成,并经回应力处理,有较高的钢性,变形小。
2)、齿轮箱
产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度GB10095-88,6级,齿面硬度HRC-6,在输出轴端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效率高。
A.减速比:39:1
B.输入功率:37KW
C.采用硬齿面磨削齿轮,低噪高寿,运行可靠
D.油浸润滑系统
3)、料筒及螺杆
A. 料筒及螺杆材料均为38CrMoAlA优质氮化钢
B. 氮化层深度:0.4-0.7mm,氮化硬度:螺杆780HV,料筒850HV
C. 螺杆直径:小头65mm,大头132mm
D. 螺杆长度:1430mm
E. 螺杆转速:0～37rpm
F. 螺杆螺棱表面粗糙度:0.4um
G. 料筒内表面粗糙度:0.4um
4)、加热系统(加热器)
A.机筒采用4组加热器，机头另备6区加热器
B.加热电源:3-AC3800V,50HZ,
C.加热器外覆不锈钢安全罩
5)、冷却装置
A.机筒用3组离心风机冷却，320W/区
B.风机电源:3-AC380V,50HZ,
6)、主电机
A.电机功率:37KW
B.电机与主机一体安装
C.电源:3-AC3800V,50HZ,
D.电机同步转速 1500rpm
7)、定量加料装置及料斗:
A.钢质圆形料斗,
B.定量加料方式:螺杆式定量加料
C.定量加料调速方式：1.1Kw变频调速
8)、机头联接法兰:
A.锻45#钢精加工内衬镀硬铬而成,与机头内六角螺栓联接
B.表面发黑处理
9)、电气控制柜:
A. 电源:3-AC380V,50HZ
B.变频调速器:丹弗斯集团海利普变频器
C.温度控制:10区,数字式温控仪
D.独立电控柜
(二)、SJSG-2-63塑料管材成型辅机
1).不锈钢定型箱
a.有效长度 5000mm
b.真空泵 2.2kw两台
c.水泵 1.5kw壹台
2).履带式4牵引机
a.履带数量 2条—共4条
b.驱动功率 1.5kw变频调速
c.履带夹持有效长度 1200mm
d.牵引管材范围 16～40mm
e.最大牵引力 1500N
f.牵引速度 0～5m/min
3).上行程锯片2工位切割机
a.切割范围 16～40mm
b.最大切割壁厚 6mm
c.切割电机功率 075kw
d.切割逻辑制
4).可拆式承接台 3000mm
（三）成型机头部分
PVC专用管机头，适应管材范围φ16～40mm，一模多芯设计。
